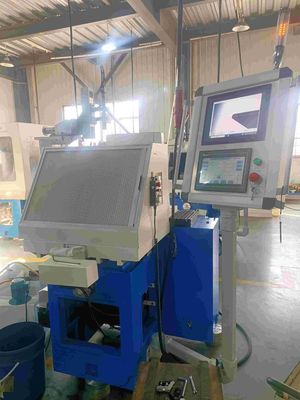

Broyeur High Efficiency d'outil d'Ultra Hard Material de broyeur de PCBN PCD
| Lieu d'origine | LA CHINE, HUNAN |
|---|---|
| Nom de marque | CHN-TOP |
| Certification | CE |
| Numéro de modèle | ZT-90CNC |
| Quantité de commande min | 1Sets |
| Prix | Negotiable |
| Détails d'emballage | Emballage en bois |
| Délai de livraison | 20-60 jours ouvrables |
| Conditions de paiement | L/C, D/P, T/T |
| Capacité d'approvisionnement | 30 ensembles par mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Modèle NON. | ZT-90CNC | Glissière linéaire | SCHNEEBERGER |
|---|---|---|---|
| réducteur | YASKAWA | Axises | axe 5 |
| Nom | Broyeur High Efficiency d'outil d'Ultra Hard Material de broyeur de PCBN/PCD | ||
| Surligner | Broyeur matérielle ultra dure d'outil,Broyeur de PCBN PCD,Ultra dur broyeur matérielle de PCD |
||
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Grinding wheel stroke range | 400mm | |
| Grinding wheel inclination | -13°-+24° | |
| Cross table swiveling angle | 0-270° | |
| Size of cross table | 210*160mm with 4 T slots | |
| Workable infeed hand wheel division | 0.001mm/ 1 division | |
| Spindle Power | 2.2KW | |
| Dimension | 1850*2200*1650mm( L*H*W) | |
| Net weight | 2000kgs |
Description de produit
Broyeur High Efficiency d'outil d'Ultra Hard Material de broyeur de PCBN/PCD
PARAMÈTRES TECHNIQUES
1. Axe et meule
| Diamètre de meule | 6A2 150*40*40 |
| Puissance d'axe | 2.2KW |
| Vitesse d'axe | 0-4200RPM réglable |
| Inclination de meule | -13°-+24° |
| Pression de meulage | 0-450N réglable |
2. Rectifiez l'oscillation de roue (l'axe des abscisses)
| Réglage de la hauteur de meule | 140mm |
| Fréquence d'oscillation de meule | 0-45/min réglable |
| Distance d'oscillation de meule | 0-70mm réglables |
| Chaîne de voyage d'oscillation de meule | 400mm |
3. Système de moniteur de CCD
| Temps maximum de manification | 70 fois |
| Système de mesure de CCD | Système interactif |
| Moniteur | moniteur de 17 pouces |
|
Modèle |
ZT-90CNC |
|---|---|
| Résolution de système d'image | 1280dpi*960dpi |
| Taille de pixel | 3.75μm *3.75μm |
| Distance optique de tube | 300mm |
| Rapport optique d'image | 45-250 fois (bourdonnement de Digital) |
| Rayon d'astuce | 0-70mm |
| Pression de meulage | 0-450N réglable |
| Vitesse d'axe | 0-4200RPM réglable |
Caractéristiques de conception
- Construction extrêmement rigide avec le corps résistant de fonte, plus de 18 mois de vieillissement naturel, stable et durable.
- L'axe peut réalise le levage et l'ajustement d'angle, qui incarne la combinaison parfaite de la précision, de la rigidité et de la dextérité.
- la commande numérique par ordinateur de 5 axes, tringlerie de 2 axes, le processus de meulage entier est complètement automatique.
- Utilisant la dernière technologie de vision, réalise la détection en ligne, le meulage automatique, la mémoire de paramètre, l'alarme d'erreur d'usinage, etc., pour améliorer largement l'efficacité de usinage, exactitude, automation, stabilité.
- Le moteur d'axe adopte le moteur sans brosse, stable et fiable.
- La marque du JAPON SMC d'utilisation de système pneumatique de totalité, pour obtenir un meulage rapide d'alimentation et d'entrée et de flexibilité.
- Équipé du volant de commande électronique, peut facilement ajuster la position de chaque axe de usinage et réaliser le meulage manuel.
- Équipé de la raboteuse de meule.
Échantillons de meulage
Accessoires facultatifs
Vue d'usine
Portée d'affaires :
Machine de soudure de vide
Broyeur de CNC/Manual pour des outils de PCD/PCBN
Laser coupant/machine de gravure, machine de rodage
Les blancs de renommée mondiale de la distribution PCD/PCBN, produisent le matériel de haute qualité de PCD
Service de usinage pour la coupe de laser, polonais, soudant, Chip Breaker de matériel Ultra-dur
Accessoires pour la fabrication d'outils de coupe (huile agglutinante, habillant le bâton, la pâte de vide)
Introduction de société
À l'origine fondé par des diplômés d'université de Tsinghua, CHN-TOP SCI et TECH Cie., Ltd est une entreprise de pointe spécialisée dans des industries des outils de diamant (PCD, PCBN, DM, ND, CVD), produisant des installations de fabrication de haute précision (les broyeurs des outils de PCD/PCBN, les machines de soudure de vide, la coupe de laser et les machines de gravure, laser traitant le centre). Nous offrons les services de pré-usinage (coupe de laser de PCD/PCBN, outils soudant, gravure de briseur de puce, recouvrement et polissage, etc.), et distribuons les blancs de renommée mondiale de PCD/PCBN. Également consultation professionnelle d'approvisionnement et services techniques avancés.
Nous sommes votre seulement une usine d'arrêt dans le domaine du traitement ultra-dur de matériaux avec une bonne réputation sur le marché global.
